无论面对的是自动语音识别（ASR）、说话人识别还是其他任何系统，语音处理都扮演着重要的角色。

很长一段时间里，Mel 频率倒谱系数（MFCCs）都是非常流行的特征；但近来，滤波器组（filter banks）正变得越来越受欢迎。

在这篇文章里，我将讨论滤波器组和 MFCC，以及为什么滤波器组正变得越来越流行。

计算滤波器组和 MFCC 的流程其实大体相同——两种情况下都要先算出滤波器组，再额外经过几个步骤就能得到 MFCC。简而言之：信号先经过一个预加重滤波器；接着被切分成（相互重叠的）帧，并对每一帧施加一个窗函数；随后对每一帧做傅里叶变换（更准确地说是短时傅里叶变换），计算功率谱；紧接着计算滤波器组。要得到 MFCC，还需对滤波器组做离散余弦变换（DCT），保留其中若干系数、丢弃其余的。两种流程的最后一步都是均值归一化。

准备工作

本文使用的是 Open Speech Repository 提供的一个 16-bit PCM wav 文件，名为 OSR_us_000_0010_8k.wav，采样频率为 8000 Hz。这是一个干净的语音信号，由单一说话人说出若干句子、句子之间有停顿。为简化起见，我只取信号的前 3.5 秒，大致对应 wav 文件里的第一句话。

我使用 Python 2.7.x、NumPy 和 SciPy。本文用到的部分代码基于一份公开的参考实现。

import numpy
import scipy.io.wavfile
from scipy.fftpack import dct

sample_rate, signal = scipy.io.wavfile.read('OSR_us_000_0010_8k.wav')  # File assumed to be in the same directory
signal = signal[0:int(3.5 * sample_rate)]  # Keep the first 3.5 seconds

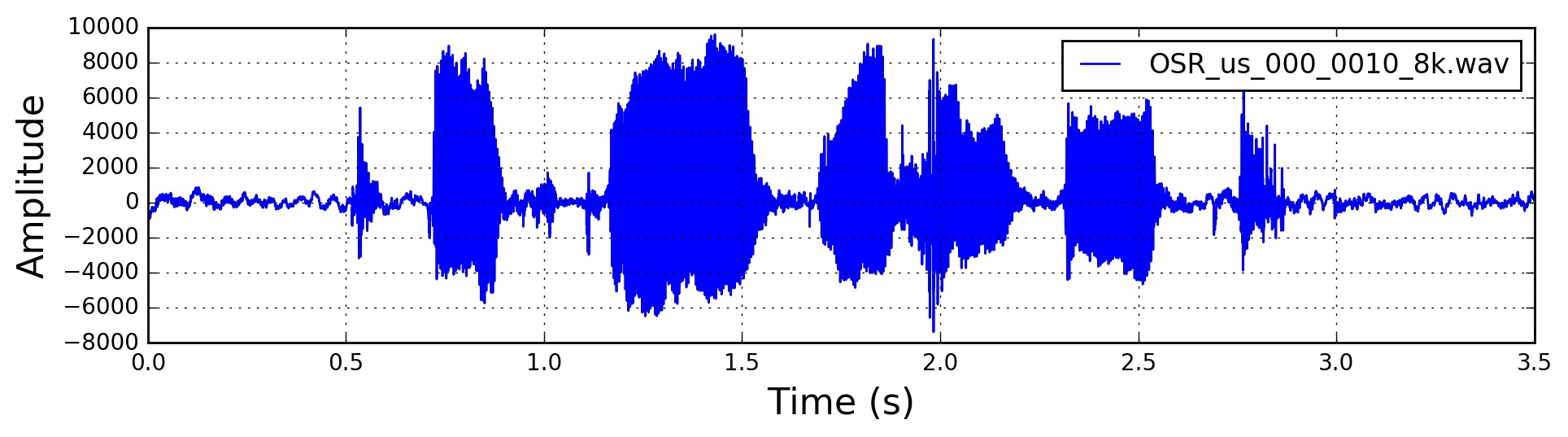

原始信号在时域中的形态如下：

预加重

第一步是对信号施加预加重滤波器，以放大高频分量。预加重滤波器有几方面的好处：（1）平衡频谱，因为高频分量的幅度通常比低频小；（2）避免傅里叶变换运算中的数值问题；（3）还可能改善信噪比（SNR）。

预加重滤波器可以用下面这个一阶滤波器作用于信号 x 来实现：

y(t) = x(t) − α·x(t−1)

用下面这一行就能轻松实现，其中滤波器系数 α 的典型取值为 0.95 或 0.97，本例 pre_emphasis = 0.97：

emphasized_signal = numpy.append(signal[0], signal[1:] - pre_emphasis * signal[:-1])

在现代系统中，预加重的效果有限，主要是因为当初引入预加重的大部分动机都可以通过均值归一化（本文稍后讨论）来实现——除了「避免傅里叶变换的数值问题」这一点，但在现代 FFT 实现里这也不成问题了。

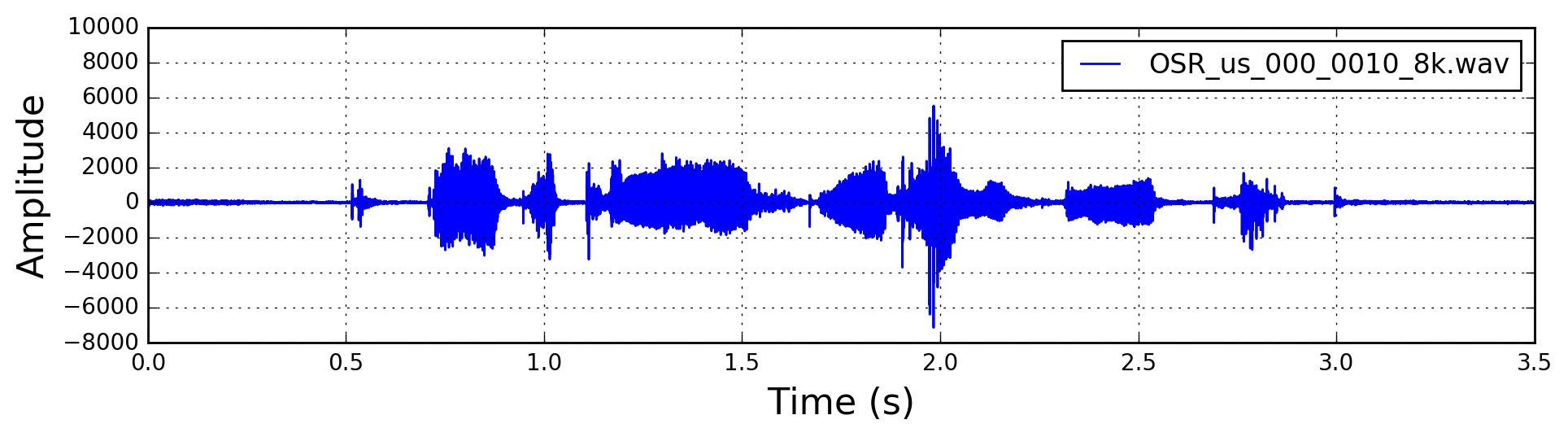

经过预加重后，信号在时域中的形态如下：

分帧

预加重之后，需要把信号切分成短时帧。这一步的理由是：信号中的频率是随时间变化的，所以在大多数情况下对整段信号做傅里叶变换没有意义——那样会丢失信号频率随时间变化的轮廓。为了避免这一点，我们可以合理地假设信号中的频率在很短的一段时间内是平稳的（stationary）。因此，对这样的短时帧做傅里叶变换，再把相邻帧拼接起来，就能得到信号频率轮廓的良好近似。

语音处理中典型的帧长在 20 ms 到 40 ms 之间，相邻帧之间有 50%（±10%）的重叠。常用的设置是帧长 25 ms，frame_size = 0.025，帧移（stride）10 ms（即 15 ms 重叠），frame_stride = 0.01。

frame_length, frame_step = frame_size * sample_rate, frame_stride * sample_rate  # Convert from seconds to samples
signal_length = len(emphasized_signal)
frame_length = int(round(frame_length))
frame_step = int(round(frame_step))
num_frames = int(numpy.ceil(float(numpy.abs(signal_length - frame_length)) / frame_step))  # Make sure that we have at least 1 frame

pad_signal_length = num_frames * frame_step + frame_length
z = numpy.zeros((pad_signal_length - signal_length))
pad_signal = numpy.append(emphasized_signal, z) # Pad Signal to make sure that all frames have equal number of samples without truncating any samples from the original signal

indices = numpy.tile(numpy.arange(0, frame_length), (num_frames, 1)) + numpy.tile(numpy.arange(0, num_frames * frame_step, frame_step), (frame_length, 1)).T
frames = pad_signal[indices.astype(numpy.int32, copy=False)]

加窗

把信号切成帧之后，我们对每一帧施加一个窗函数，比如汉明窗（Hamming window）。汉明窗的形式如下：

w[n] = 0.54 − 0.46 · cos( 2πn / (N−1) )

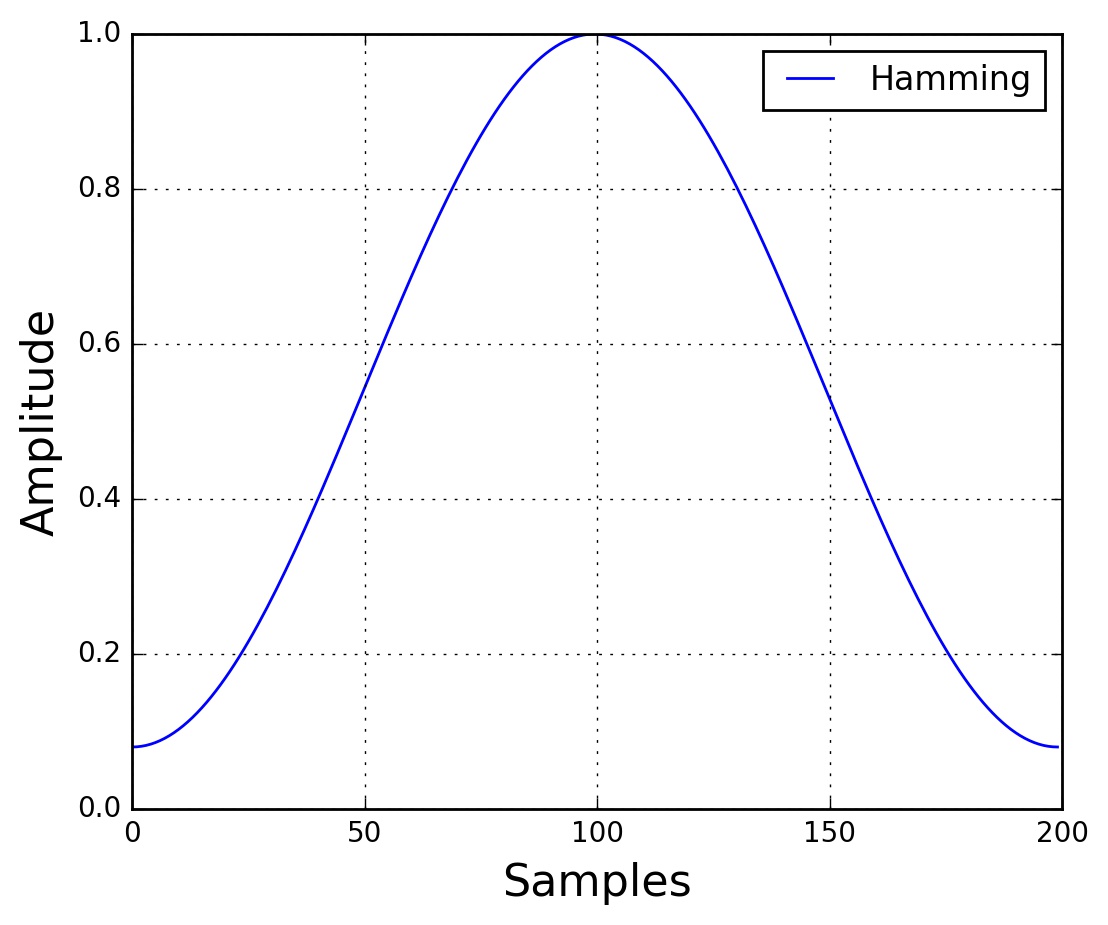

其中 0 ≤ n ≤ N−1，N 为窗口长度。把上面这个式子画出来就是下面这张图：

之所以要给帧加窗，有几方面原因，尤其是为了抵消 FFT 所做的「数据是无限的」这一假设，并减少频谱泄漏（spectral leakage）。

frames *= numpy.hamming(frame_length)
# frames *= 0.54 - 0.46 * numpy.cos((2 * numpy.pi * n) / (frame_length - 1))  # Explicit Implementation **

傅里叶变换与功率谱

现在可以对每一帧做 N 点 FFT 来计算频谱，这也被称为短时傅里叶变换（STFT），其中 N 通常取 256 或 512，本例 NFFT = 512；然后用下面这个式子计算功率谱（periodogram，周期图）：

P = |FFT(xᵢ)|² / N

其中 xᵢ 是信号 x 的第 i 帧。这可以用下面几行实现：

mag_frames = numpy.absolute(numpy.fft.rfft(frames, NFFT))  # Magnitude of the FFT
pow_frames = ((1.0 / NFFT) * ((mag_frames) ** 2))  # Power Spectrum

计算滤波器组的最后一步，是把三角滤波器（通常是 40 个，nfilt = 40）按 Mel 尺度施加到功率谱上，以提取频带。Mel 尺度旨在模仿人耳对声音非线性的感知——在低频处更具区分力，在高频处区分力较弱。我们可以在赫兹（f）与 Mel（m）之间用下面两个式子相互转换：

m = 2595 · log₁₀( 1 + f/700 )
f = 700 · ( 10^(m/2595) − 1 )

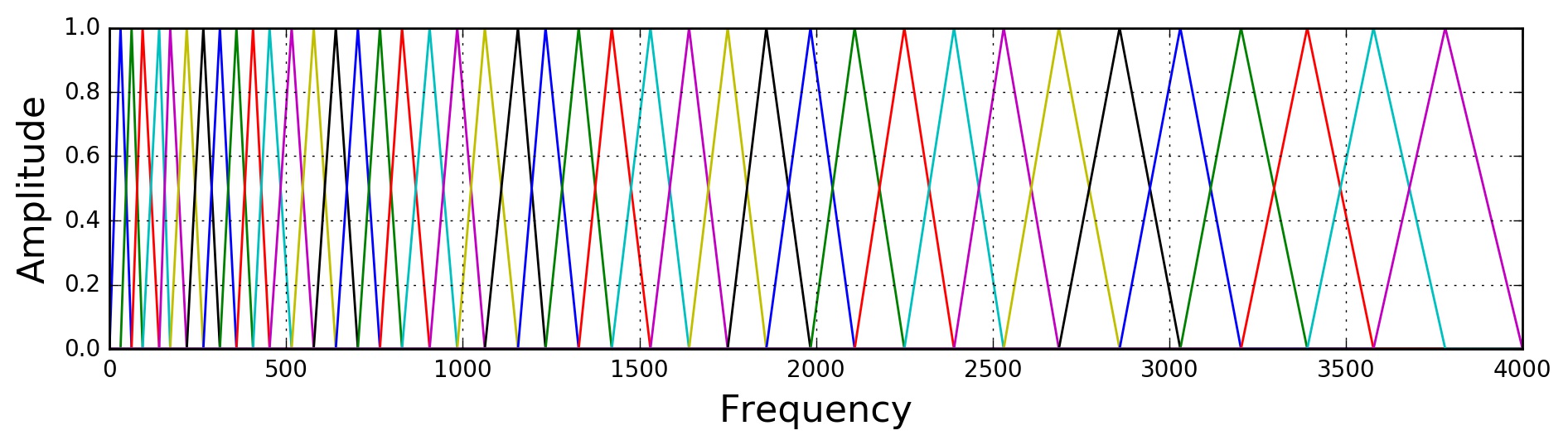

滤波器组里的每个滤波器都是三角形的，在中心频率处响应为 1，向两侧线性衰减到 0，直到触及两个相邻滤波器的中心频率时响应变为 0，如下图所示：

这可以用下面这个式子来建模：

         ⎧ 0                                     k < f(m−1)
         ⎪ (k − f(m−1)) / (f(m) − f(m−1))         f(m−1) ≤ k < f(m)
H_m(k) = ⎨ 1                                     k = f(m)
         ⎪ (f(m+1) − k) / (f(m+1) − f(m))         f(m) < k ≤ f(m+1)
         ⎩ 0                                     k > f(m+1)

low_freq_mel = 0
high_freq_mel = (2595 * numpy.log10(1 + (sample_rate / 2) / 700))  # Convert Hz to Mel
mel_points = numpy.linspace(low_freq_mel, high_freq_mel, nfilt + 2)  # Equally spaced in Mel scale
hz_points = (700 * (10**(mel_points / 2595) - 1))  # Convert Mel to Hz
bin = numpy.floor((NFFT + 1) * hz_points / sample_rate)

fbank = numpy.zeros((nfilt, int(numpy.floor(NFFT / 2 + 1))))
for m in range(1, nfilt + 1):
    f_m_minus = int(bin[m - 1])   # left
    f_m = int(bin[m])             # center
    f_m_plus = int(bin[m + 1])    # right

    for k in range(f_m_minus, f_m):
        fbank[m - 1, k] = (k - bin[m - 1]) / (bin[m] - bin[m - 1])
    for k in range(f_m, f_m_plus):
        fbank[m - 1, k] = (bin[m + 1] - k) / (bin[m + 1] - bin[m])
filter_banks = numpy.dot(pow_frames, fbank.T)
filter_banks = numpy.where(filter_banks == 0, numpy.finfo(float).eps, filter_banks)  # Numerical Stability
filter_banks = 20 * numpy.log10(filter_banks)  # dB

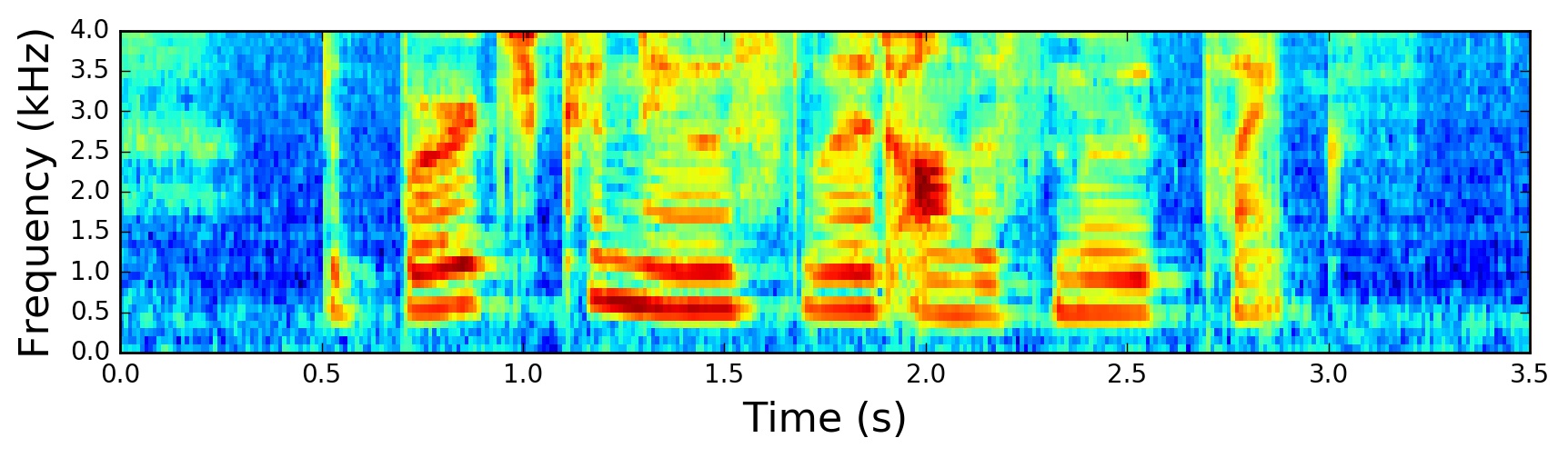

把滤波器组施加到信号的功率谱（周期图）上后，得到如下频谱图：

如果 Mel 尺度滤波器组就是我们要的特征，那就可以直接跳到均值归一化那一步了。

Mel 频率倒谱系数（MFCCs）

事实上，上一步算出的滤波器组系数是高度相关的（highly correlated），这在某些机器学习算法里会带来问题。因此，我们可以对滤波器组系数施加离散余弦变换（DCT）来去相关，并得到滤波器组的一个压缩表示。对于自动语音识别（ASR），通常会保留第 2 到第 13 个倒谱系数，其余丢弃；本例 num_ceps = 12。之所以丢弃其余系数，是因为它们代表的是滤波器组系数中快速变化的部分，而这些细节对 ASR 没有贡献。

mfcc = dct(filter_banks, type=2, axis=1, norm='ortho')[:, 1 : (num_ceps + 1)] # Keep 2-13

还可以对 MFCC 施加正弦提升（sinusoidal liftering）¹，以削弱高阶 MFCC，据说能改善噪声信号下的语音识别效果。

(nframes, ncoeff) = mfcc.shape
n = numpy.arange(ncoeff)
lift = 1 + (cep_lifter / 2) * numpy.sin(numpy.pi * n / cep_lifter)
mfcc *= lift  #*

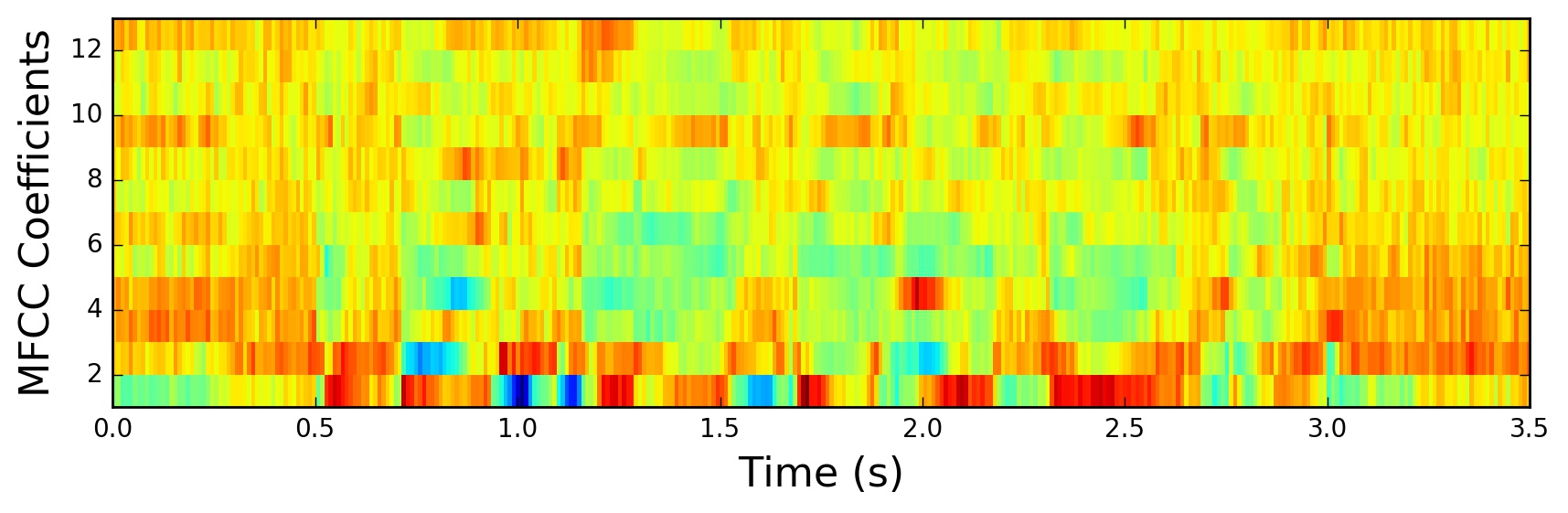

得到的 MFCC 如下：

均值归一化

如前所述，为了平衡频谱、改善信噪比（SNR），我们可以简单地从所有帧中减去每个系数的均值。

filter_banks -= (numpy.mean(filter_banks, axis=0) + 1e-8)

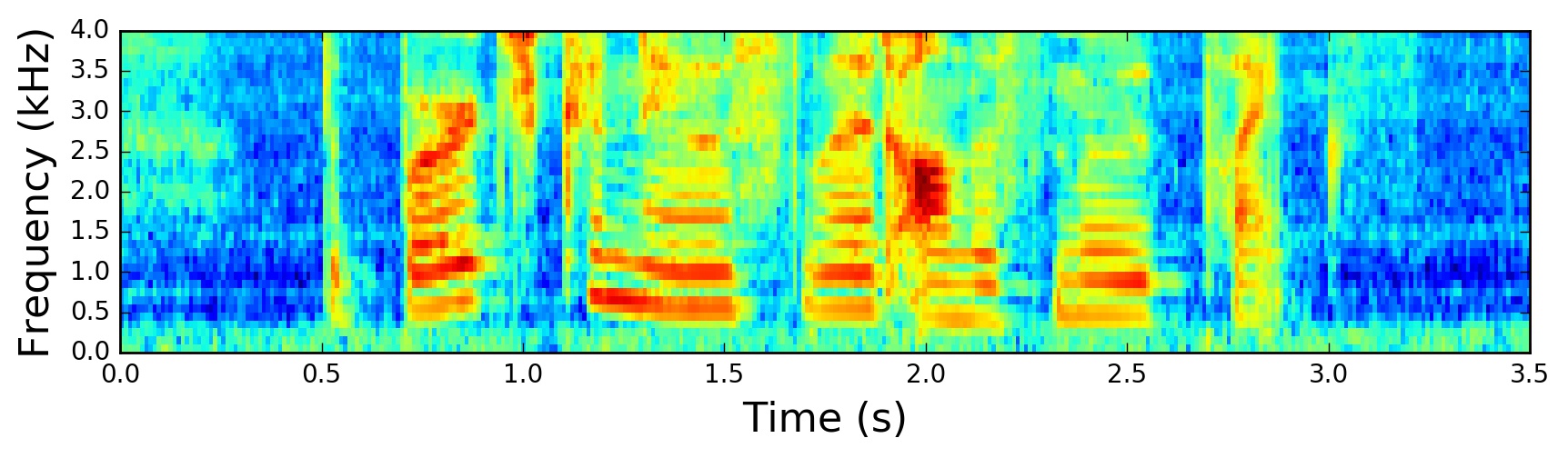

均值归一化后的滤波器组：

MFCC 也同样处理：

mfcc -= (numpy.mean(mfcc, axis=0) + 1e-8)

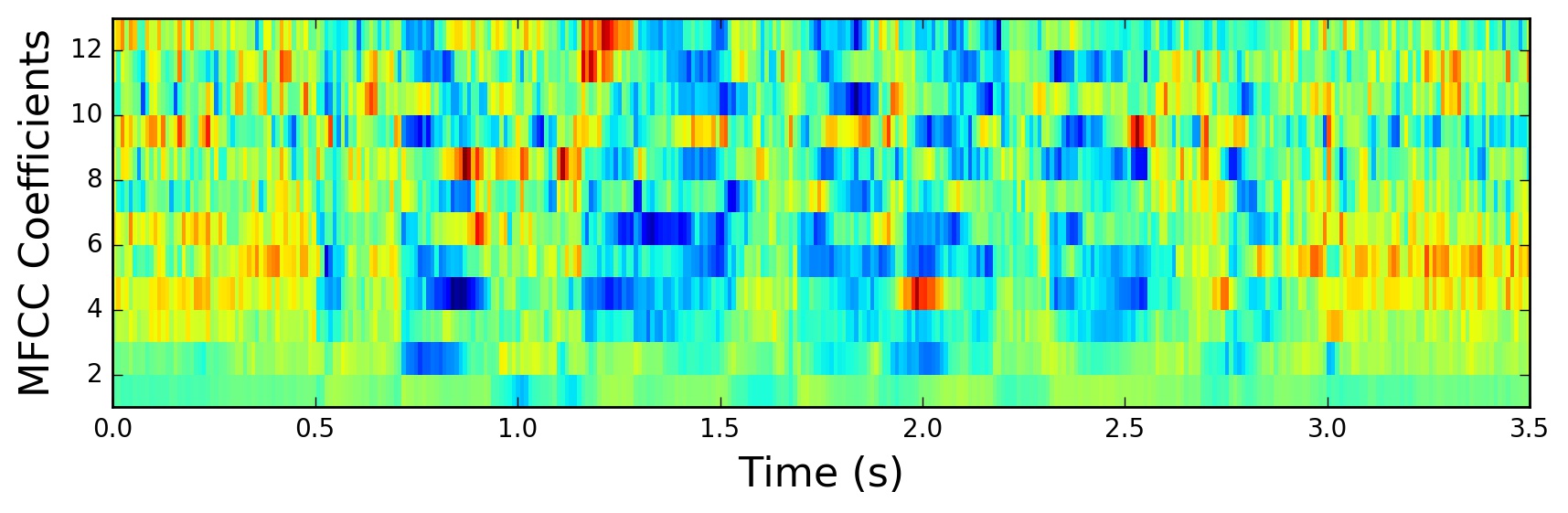

均值归一化后的 MFCC：

滤波器组 vs MFCCs

到目前为止，我们从动机和实现两个角度讨论了计算滤波器组和 MFCC 的各步。值得注意的是：计算滤波器组所需的全部步骤，其动机都来自语音信号本身的性质以及人耳对这类信号的感知。相反，计算 MFCC 所需的那些额外步骤，动机则来自某些机器学习算法的局限。需要 DCT 是为了给滤波器组系数去相关，这个过程也叫白化（whitening）。尤其是当高斯混合模型 - 隐马尔可夫模型（GMMs-HMMs）盛行时，MFCC 非常流行，并且 MFCC 与 GMMs-HMMs 共同演化，成为了做自动语音识别（ASR）的标准做法²。随着深度学习进入语音系统，人们可能会质疑 MFCC 是否仍是正确的选择——毕竟深度神经网络对高度相关的输入不那么敏感，因此 DCT 也不再是必要的步骤。值得注意的是，DCT 是一种线性变换，因而不太理想，因为它会丢弃语音信号（高度非线性）中的一部分信息。

同样合理的问题是：傅里叶变换本身是不是必要的操作。既然傅里叶变换本身也是一种线性操作，那么忽略它、直接在时域上从信号中学习，或许是有益的。事实上，已有一些近期工作尝试了这一点并报告了正面结果。然而，傅里叶变换是一个难以学习的操作，可能会增加达到同样性能所需的数据量和模型复杂度。而且，做短时傅里叶变换（STFT）时，我们已假设信号在这样短的时间内是平稳的，因此傅里叶变换的线性性并不会构成关键问题。

结论

在这篇文章里，我们探索了计算 Mel 尺度滤波器组和 Mel 频率倒谱系数（MFCCs）的流程，讨论了流程中每一步的动机与实现，也论证了相比于 MFCC，滤波器组日益流行的原因。

太长不看（tl;dr）：如果机器学习算法对高度相关的输入不敏感，就用 Mel 尺度滤波器组；如果算法对相关输入敏感，就用 MFCCs。
